제품군 : 튜브 벤딩 기계(Tube Bending Machines)
VB 미디움 (VB Medium) 기술 소개
유연한 멀티 스택 및 빠른 툴링 전환 - Eaton Leonard
주요 특징
- Ø 0.24~2.0" / 6~51mm 튜브 공정
- 용도: 공기 및 공간, 자동차, HVAC, 가구, 생산공장
- 완전 전기 벤더
- 적층형 멀티 반경 옵션
- 업계 표준 호환성
- 인더스트리 4.0 호환
- 터치 및 폼 컨트롤
- 저간섭 벤딩 헤드
- 자동 로딩 및 오프로딩(옵션)
- 요청 시 제공되는 추가 및 특정 옵션
사용자 / 기계 간 인터페이스
- 독자적인 소프트웨어로 구동되는 산업 등급 PC
- 19" 터치스크린의 다국어 대화 및 프로그래밍 인터페이스
- 시뮬레이션 프로그램
- 추가 입출력(I/O)
- 인터넷 연결: 원격지원 및 채팅방
- 3D 측정장치의 자동보정 피드백
- 도구 편집기를 통해 복잡한 부품 프로그래밍 가능
- 부품 설정을 용이하게 하는 시뮬레이션 도구
- 슬로우 모션으로 프로그램 실행
|
|
VB 25 ELEC
|
VB 25 ELEC DR
|
VB 42 ELEC
|
VB 42 HTorque
|
|
공칭튜브 OD
|
1,0x0,1" / 25,4x3 mm
|
1,0x0x1" / 25,4x3 mm
|
1,5x.08" at 58 KSI / 42,2 mm at 400N/mm²
|
2,0x,08 at 58 KSI / 50,8x2 mm at 400N/mm²
|
|
튜브 길이(표준)
|
59,0" / 1500 mm
|
59,0" / 1500 mm
|
117" / 3000 mm
|
117,0” / 3000 mm
|
|
최대 벤딩 반경
|
5,0" / 125 mm
|
3.0" / 76,2 mm
|
6,0" / 150 mm
|
150 mm (6,0") 210 mm (8,25")
|
|
벤딩 도구
|
단일 스택 표준
다중 스택 옵션
좌우 회전
|
다중 스택 표준
좌우 회전
|
단일 스택 표준
다중 스택 옵션
좌우 회전
|
단일 스택 표준
다중 스택 옵션
좌우 회전
|

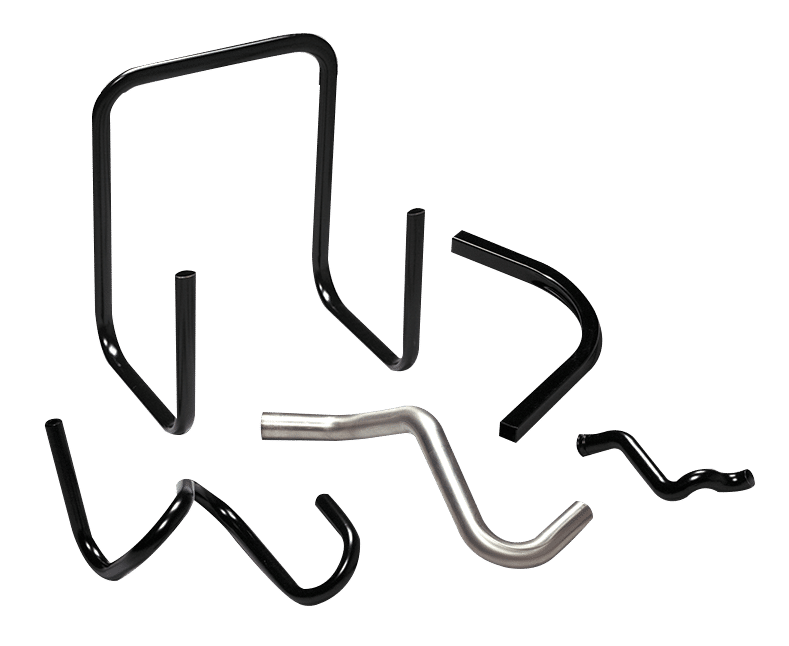

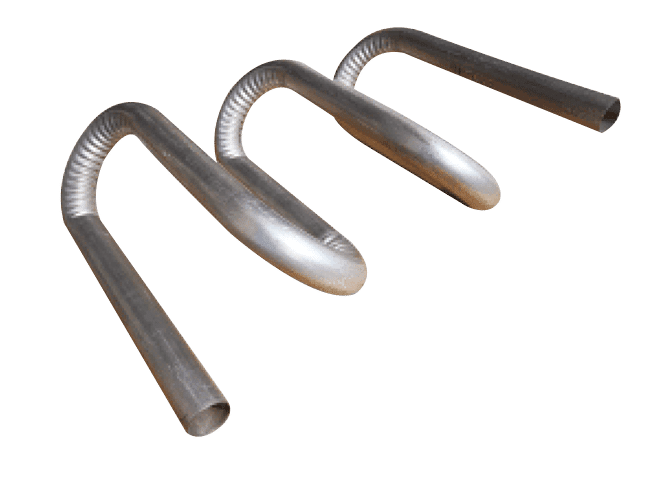

VB 미디움 (VB Medium)으로 제작된 부품의 예
📂제품 카탈로그:
