제품군 : 튜브 벤딩 기계(Tube Bending Machines)

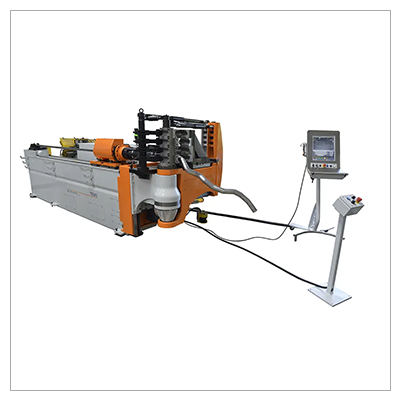

CNC 튜브 벤더 TE 라지 (TE Large) 기술 소개
주요 특징
- 0.80~6x0.12" / 20~152x3mm
- 용례: 자동차 H.V.A.C.A., 구조물
- 섀시 부품, 배기 시스템
- 하이드로포밍된 부품개요
- 전기 벤딩 기계
- 적층형 다중반지름
- 맨드릴과 롤 벤딩을 사용하거나 사용하지 않는 벤딩
- 신속한 툴링 전환을 위한 완전 자동화 시스템
- 곡선 벤딩 자동화된 생산 셀에 쉽게 통합
- 벤딩과 보완 작업을 결합할 수 있음
작업자 / 기계 간 인터페이스
- 독자적인 소프트웨어로 구동되는 산업 등급 PC 1
- 19" 터치스크린의 다국어 대화 및 프로그래밍 인터페이스
- 시뮬레이션 프로그램
- 추가 입출력(I/O)
- 인터넷 연결: 원격지원 및 채팅방
- 3D 측정장치의 자동보정 피드백
- 도구 편집기를 통해 복잡한 부품 프로그래밍 가능
- 부품 설정을 용이하게 하는 시뮬레이션 도구
- 슬로우 모션으로 프로그램 실행
|
|
TE50I
|
TE63/TE63LR
|
TE80
|
TE102
|
TE152
|
|
최대 튜브 ø
|
2x.08" at 85 Ksi / 50x2 mm at 600N/mm²
|
2.5x.08" at 58 Ksi / 76x2 mm at 400N/mm²
|
3.2x.08" at 58 Ksi / 80x2 mm at 400N/mm²
|
4x.08" at 85 Ksi / 102x2 mm at 600N/mm²
|
6x.08” at 85 KSI/ 152x2 mm at 600N/mm²
|
|
튜브 길이
|
120"/3000 mm
|
120" / 3000 mm
|
120" / 3000 mm
|
120" / 3000 mm
|
120" / 3000 mm
|
|
최대 벤딩 반경
|
11.8 / 300 mm
|
11" / 280 mm
|
11.8" / 300 mm
|
11.8" / 300 mm
|
19.7" / 500 mm
|
|
벤딩 도구
|
6 (좌 / 우)
|
4 (좌 / 우)
|
5 (옵션, 우)
|
3 (옵션, 우)
|
1 (우)
|

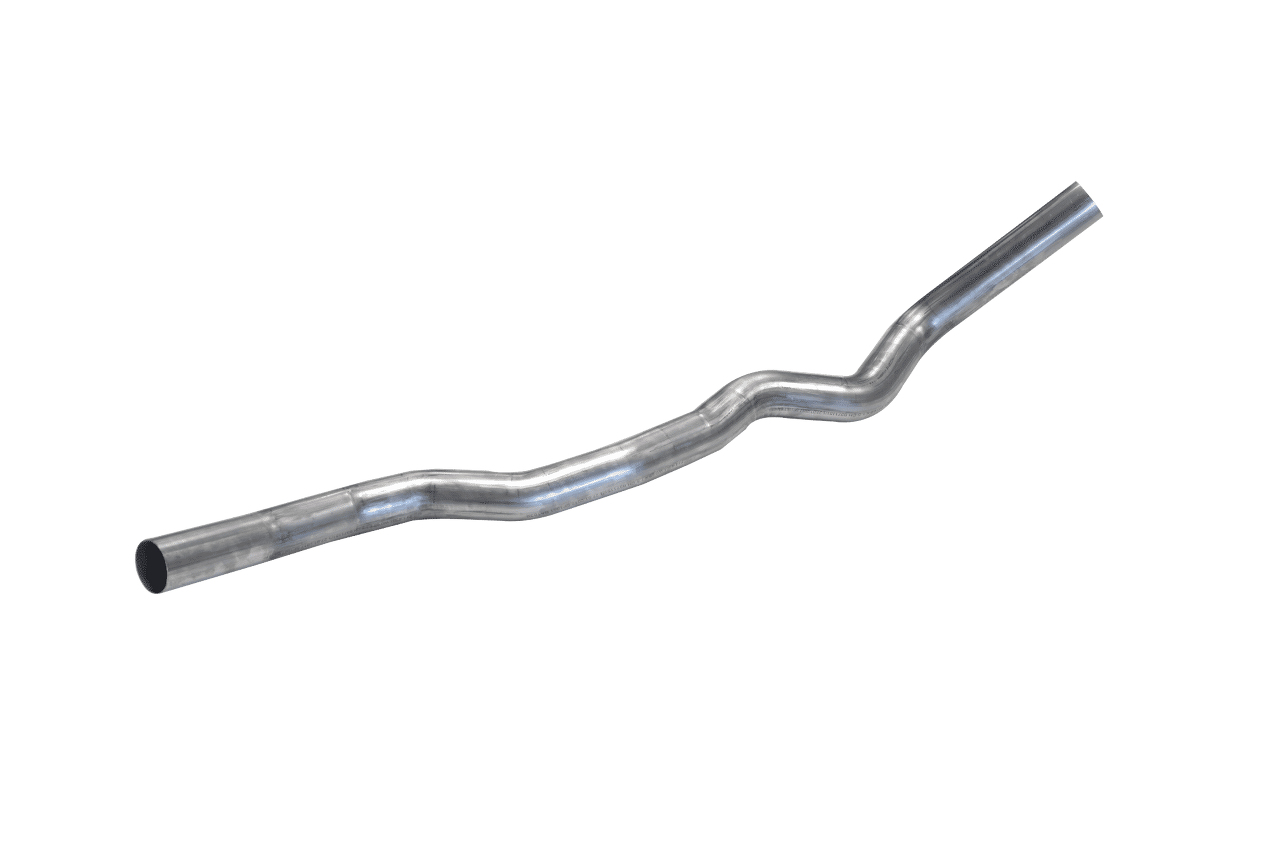

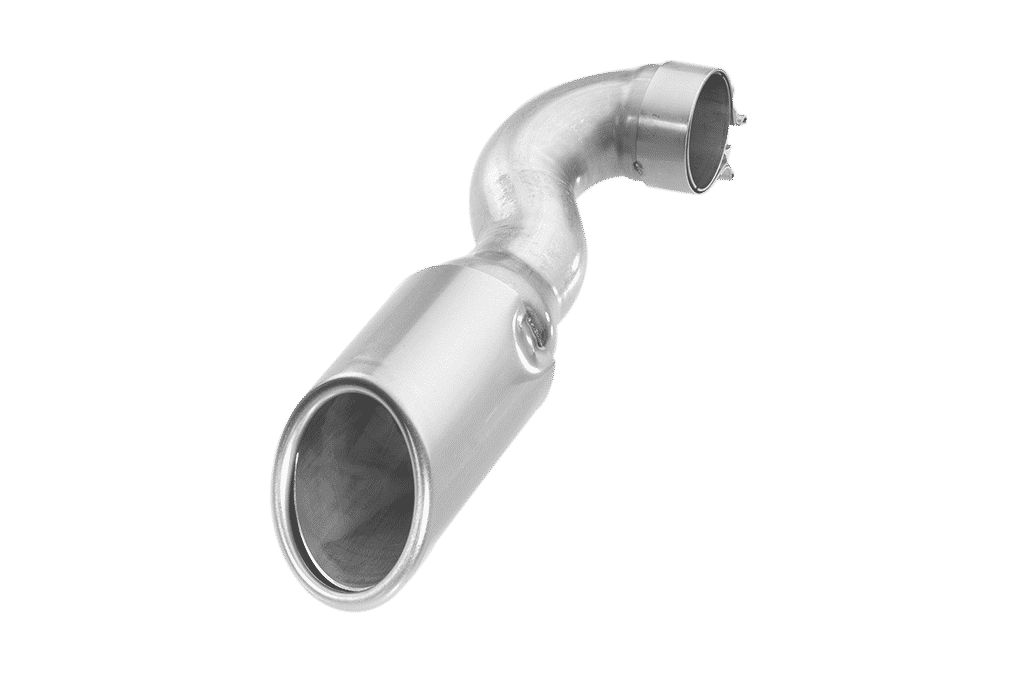

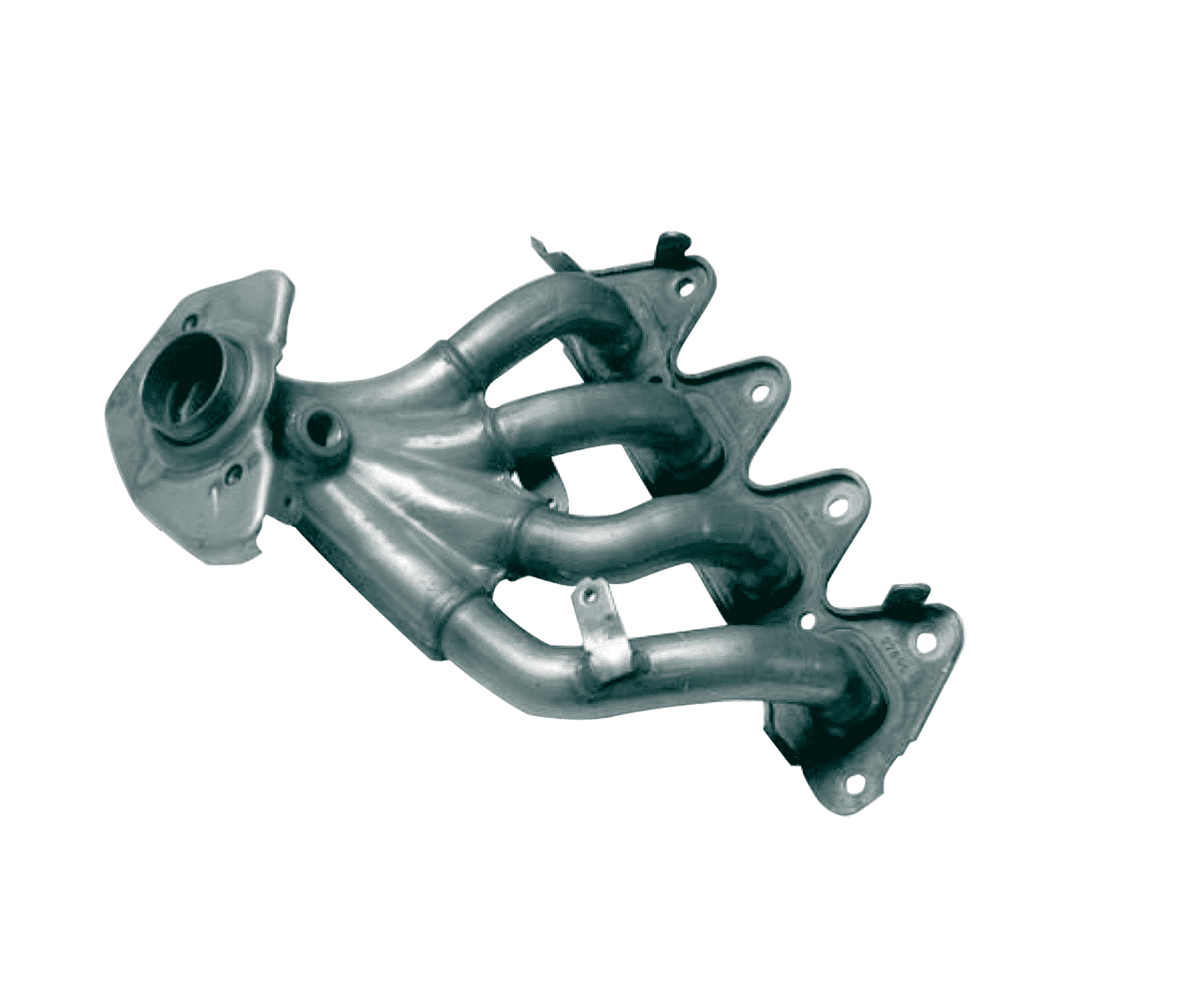

CNC 튜브 벤더 TE 라지 (TE Large)로 제작된 부품의 예
📂제품 카탈로그:
