반 세기 이상 벤딩 공구 생산을 전문으로 해 온 누말리언스 그룹은 튜브 벤딩 분야에서 수많은 특허를 보유하고 있으며, 여전히 혁신을 거듭하고 있습니다.
이미 세계의 튜브 벤딩 산업을 변화시키고 있는, 누말리언스의 혁신적인 최신 기계, "통합 와이퍼 다이"를 소개합니다!
복잡한 튜브 벤딩을 위한 튜브 공구 - 로터리 드로우 벤딩(Rotary Draw Bending)
다양한 유형의 벤딩 부품이 존재하지만, 누말리언스는 일반적으로 로터리 드로우 벤딩을 사용합니다. (그림의 오른쪽 참고)
- 벤드 다이 (Bend Die): 튜브가 구부러지는 부분입니다.
- 프레셔 다이 (Pressure die): 긴 원통형 홈이 있어 튜브를 제자리에 고정하고 벤딩 작업중에 수평으로 지하는 역할을 합니다.
- 클램프 다이 (Clamp die): 벤드 다이 쪽으로 움직이는 클램핑 암(arm)에 장착되어 벤드 다이의 홈에 튜브를 조여 고정하고 벤딩 작업 중 튜브가 미끌어지는 것을 방지합니다.
- 와이퍼 다이 (Wiper die; 옵션): 벤딩 작업이 이루어 지는 안쪽에 주름이 생기는 것을 방지합니다. 벤드 다이의 홈에 장착되어 튜브를 고정하고 벤딩 작업이 진행되도록 기능합니다.
- 맨드릴(옵션): 튜브의 변형되는 부분인 안쪽에 위치하여 튜브의 외벽이 평평해지거나 타원형이 되는 것을 방지하고, 품질을 향상시킵니다.
와이퍼 다이(Wiper Die)
와이퍼 다이(Wiper Die)는 부품의 최종 품질이 이 도구에 달려있기 때문에 벤딩 공정에서 중요한 부품입니다. 와이퍼 다이는 물체를 구부릴 때 안쪽에 주름이 잡히지 않도록 공정 중 물체 안쪽을 균일하게 펼치는 역할을 합니다. 또한 정기적으로 교체되어야 하는 소모품이기도 합니다. 이러한 와이퍼 다이의 부품 수명을 높이고 물체를 깔끔하게 구부리기 위해서는 정확한 장비 세팅이 중요합니다. 따라서 숙련된 기술자의 설치가 필수적입니다.
이러한 모든 특징들을 기반으로, 누말리언스는 벤드 다이에 통합된 와이퍼 다이 벤드를 개발하였습니다. 이러한 혁신적인 제품은 전 세계적인 특허와 함께 글로벌 인더스트리 어워드에서 수상의 영광을 받았습니다.

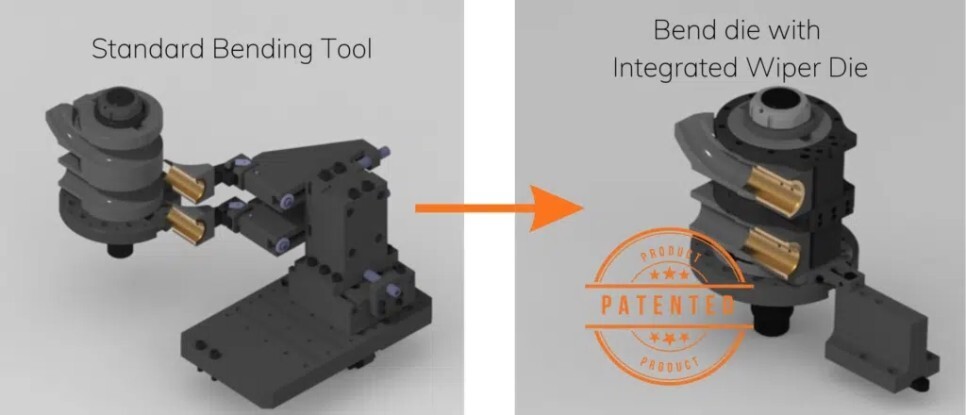

와이퍼 다이(Wiper Die)가 통합된 벤딩 다이(Bending Die)
세팅 시간 단축/제거
새로운 이 툴은 와이퍼 다이 위치를 설정할 필요가 없으므로 공구 전환 시간, 반복성 및 부품 품질이 향상됩니다.
재료 및 에너지 절약
통합 와이퍼 다이의 설계는 강성을 높이고 공구의 마모를 크게 줄여줍니다. 그 결과 와이퍼 다이의 수명이 크게 증가하여 소비가 줄어듭니다. 이러한 장점은 나아가 생산에 사용되는 원자재의 소비를 줄여줍니다. 튜브의 소비량도 감소하는데, 이는 생산 시 조정 및 설정이 잘못될 위험이 적기 때문에 불량률이 낮아지기 때문입니다.
자동화된 공구 교환과의 호환
자동화된 워크셀 통합되도록 완벽하게 설계된 이 공구는 로봇으로 쉽게 교체할 수 있습니다. 이는 인더스트리 4.0의 요구사항을 완벽하게 충족하는 설계입니다.
글로벌 인더스트리 어워드
매년, 산업에 혁신을 불러오고 생산 시스템을 개선하는데 기여한 회사들에게 글로벌 인더스트리 전시회는 GI 어워드를 수여합니다. 누말리언스는 2023년 6개의 카테고리, 108개의 경쟁 업체 가운데 "생산 기술" 영역에 노미네이트 되었습니다. 산업 전문가와 언론인들로 구성된 심사위원단 앞에서 제품에 관한 발표와 질의문답 시간을 가졌습니다. 3월 7일 전시회 기간중 , 누말리언스의 수상은 BPI의 CEO 니클라스 뒤푸르그(Niclas Dufourcq)의 시상으로 이루어졌습니다.
누말리언스 고객의 소리...
누말리언스의 와이퍼다이는 고객 중 한 명에게 2년의 생산 기간 동안 렌트되어 그 장점을 테스트하고 검증했습니다. 그 고객은 와이퍼다이를 이렇게 설명했습니다. "누말리언스의 와이퍼 다이는 '진정한 성공'이자 '큰 진전'입니다."
